Hoe verbetert de 50,8*200 Ti vlotterbal met hogere druk de nauwkeurigheid van de vloeistofniveaumeting in extreme omgevingen?

1. De belangrijkste technische uitdaging bij hogedrukniveaumeting

Nauwkeurige vloeistofniveaumeting in industriële omgevingen vormt een enorme technische uitdaging die groter wordt naarmate de bedrijfsdruk stijgt. Traditionele op vlotters gebaseerde niveausensoren hebben vaak moeite om betrouwbare prestaties te behouden wanneer ze worden blootgesteld aan drukken van meer dan 10 MPa, waarbij materiaalvervorming, verschuivingen in het drijfvermogen en mechanische slijtage de meetintegriteit in gevaar kunnen brengen. De50,8*200 Ti vlotterbal met hogere drukpakt deze uitdagingen rechtstreeks aan door een combinatie van geavanceerde materiaalselectie en precisieproductie.

Wanneer een vlotterbal in een drukvat werkt, moeten verschillende fysieke verschijnselen zorgvuldig worden beheerd. De hydrostatische druk die op het oppervlak van de vlotter wordt uitgeoefend, neemt proportioneel toe met de diepte en de systeemdruk, waardoor mogelijk maatveranderingen ontstaan ​​die de verplaatsingseigenschappen van de vlotter veranderen. Bovendien kan de dichtheid van de procesvloeistof variëren afhankelijk van de temperatuur en druk, waardoor de drijvende kracht die de vlotter ervaart, wordt beïnvloed. Deze factoren bepalen gezamenlijk de nauwkeurigheid en herhaalbaarheid van niveaumetingen.

Ingenieurs die niveaumetersystemen ontwerpen, moeten daarom niet alleen rekening houden met de nominale werkdruk, maar ook met het volledige scala aan drukschommelingen, temperatuurvariaties en veranderingen in de vloeistofeigenschappen die optreden tijdens normaal bedrijf. Het vermogen van de vlotter om zijn geometrische profiel te behouden onder deze variërende omstandigheden is van cruciaal belang voor consistente meetresultaten.

2. Titanium als strategisch materiaal voor de constructie van vlotterballen

De selectie van titanium als het primaire materiaal voor de50,8*200 Ti vlotterbal met hogere drukis geworteld in de uitzonderlijke combinatie van mechanische en chemische eigenschappen van het metaal. Titanium biedt een sterkte-gewichtsverhouding die de meeste technische legeringen overtreft, waardoor het een ideale kandidaat is voor componenten die licht van gewicht moeten blijven en tegelijkertijd aanzienlijke externe druk moeten kunnen weerstaan.

Een van de belangrijkste voordelen van titanium in deze toepassing is de uitstekende corrosieweerstand. In tegenstelling tot roestvrij staal, dat in chloorrijke omgevingen last kan hebben van put- en spleetcorrosie, vormt titanium een ​​stabiele, zelfherstellende oxidelaag die het onderliggende metaal beschermt tegen agressieve chemische aantasting. Deze eigenschap is vooral waardevol bij toepassingen waarbij zeewater, pekel of zure processtromen betrokken zijn, waarbij andere materialen snel zouden worden afgebroken.

Bovendien is de thermische uitzettingscoëfficiënt van titanium aanzienlijk lager dan die van veel alternatieve materialen. Deze eigenschap zorgt ervoor dat de afmetingen van de vlotter stabiel blijven bij temperatuurschommelingen, waardoor veranderingen in het verplaatsingsvolume worden voorkomen die meetfouten zouden kunnen veroorzaken. De niet-magnetische aard van het materiaal elimineert ook interferentie met magnetische koppelingssystemen die in veel niveaumeterontwerpen worden gebruikt, waardoor een betrouwbare signaaloverdracht van de vlotter naar de externe indicator wordt gegarandeerd.

• Superieure corrosieweerstand in agressieve chemische omgevingen, inclusief chloriden en zuren
• Hoge sterkte-gewichtsverhouding die een robuuste constructie mogelijk maakt zonder overmatige massa
• Lage thermische uitzettingscoëfficiënt die dimensionale stabiliteit over verschillende temperatuurbereiken garandeert
• Niet-magnetische eigenschappen voorkomen interferentie met magnetische niveaumetersystemen
• Uitstekende weerstand tegen vermoeidheid, wat een cyclische werking op lange termijn ondersteunt zonder degradatie

3. Precisieafmetingen en kenmerken van het drijfvermogen

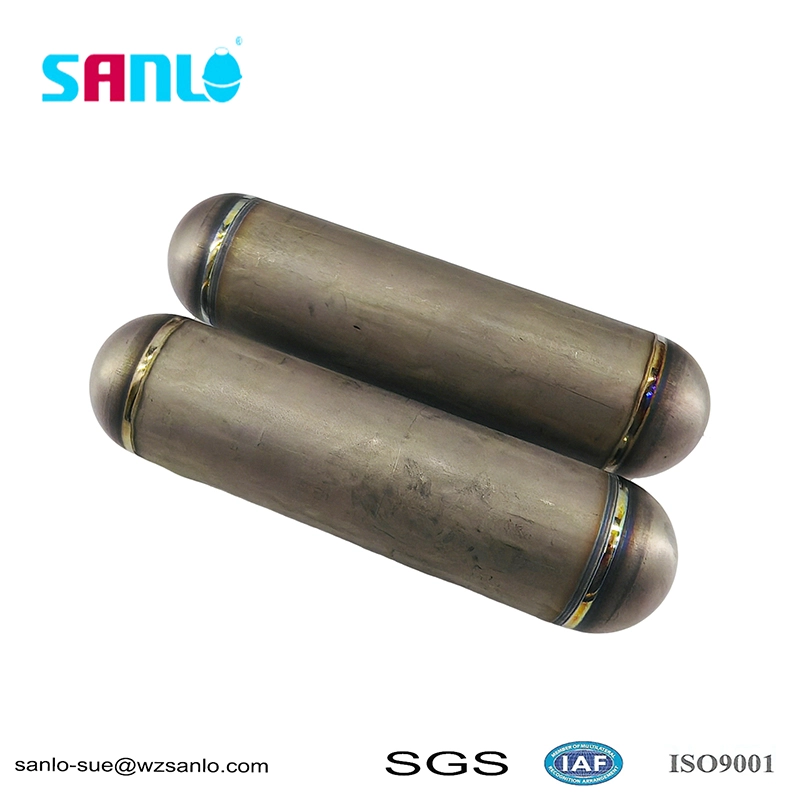

De numerieke aanduiding van de 50,8*200 Ti vlotterbal met hogere druk brengt nauwkeurige dimensionale informatie over die rechtstreeks van invloed is op de prestatiekenmerken. De diameter van 50,8 mm en de lengte van 200 mm vertegenwoordigen zorgvuldig berekende proporties die het verplaatsingsvolume van de vlotter optimaliseren, terwijl de compatibiliteit met standaard niveaumeterkamerafmetingen behouden blijft.

Het drijfvermogen, de opwaartse kracht die de vlotter in staat stelt veranderingen in het vloeistofniveau te volgen, wordt bepaald door het vloeistofvolume dat wordt verplaatst door het ondergedompelde deel van de vlotter. Voor een cilindrische vlotter met halfronde of elliptische uiteinden is het totale verplaatsingsvolume een functie van de totale afmetingen van de vlotter en de dichtheid van de procesvloeistof. De 50,8*200-configuratie biedt een verplaatsingsvolume dat voldoende drijvende kracht genereert om het gewicht van de vlotter te overwinnen, terwijl het gevoelig blijft voor relatief kleine niveauveranderingen.

Bij hogedruktoepassingen neemt de dichtheid van de procesvloeistof doorgaans toe met de druk, wat op zijn beurt de drijvende kracht vergroot die op de vlotter inwerkt. Met dit fenomeen moet rekening worden gehouden tijdens de systeemkalibratie om een ​​nauwkeurige niveau-indicatie over het volledige drukbereik te garanderen. Het productieproces zorgt voor nauwe maattoleranties, zodat elke eenheid consistente drijfeigenschappen biedt die voorspelbaar systeemgedrag mogelijk maken.

4. Operationele voordelen van magnetische niveaumetersystemen met flappen

Magnetische niveaumeters met klep vertegenwoordigen een van de meest gebruikte niveaumeettechnologieën in industriële toepassingen en bieden een betrouwbare, visuele indicatie van vloeistofniveaus zonder dat er elektrische stroom nodig is op het meetpunt. De50,8*200 Ti vlotterbal met hogere drukfungeert als sensorelement binnen deze systemen en zet veranderingen in het vloeistofniveau om in mechanische beweging die via een magnetische koppeling wordt doorgegeven aan een externe indicator.

Het magnetische systeem van de vlotter bestaat doorgaans uit permanente magneten die in het vlotterlichaam zijn ingebed of zijn bevestigd aan een magnetische huls die met de vlotter meebeweegt. Naarmate het vloeistofniveau stijgt of daalt, beweegt de vlotter verticaal binnen de meterkamer, en het magnetische veld dat het genereert, activeert externe magnetische kleppen of een continue indicator. De nauwkeurigheid van dit systeem hangt in belangrijke mate af van het vermogen van de vlotter om niveauveranderingen nauwkeurig en zonder vastlopen of vastlopen te volgen.

Verschillende operationele voordelen onderscheiden de titaniumvlotter in deze toepassing. Ten eerste voorkomen de gladde oppervlakteafwerking en corrosiebestendigheid van het materiaal de opbouw van afzettingen of kalkaanslag die de beweging van de vlotter zouden kunnen belemmeren. Ten tweede zorgt het consistente drijfvermogen van de drijver ervoor dat deze met minimale hysteresis op niveauveranderingen reageert, waardoor nauwkeurige tracking wordt geboden bij zowel stijgend als dalend niveau. Ten derde zorgt de mechanische robuustheid van de vlotter ervoor dat deze bestand is tegen de hydraulische krachten die optreden tijdens snelle niveauveranderingen of processtoringen.

• Betrouwbare magnetische koppelingstransmissie voor nauwkeurige externe indicatie
• Minimale wrijving en slijtage voor langere levensduur
• Consistente reactie op niveauveranderingen over het volledige werkingsbereik
• Compatibiliteit met verschillende magnetische klepindicatorontwerpen
• Minder onderhoudsvereisten vergeleken met alternatieve vlottermaterialen

5. Vergelijkende analyse: titanium versus roestvrijstalen en polymeervlotters

Bij het selecteren van een vlotterbal voor hogedrukniveaumetingstoepassingen beoordelen ingenieurs doorgaans verschillende materiaalopties, elk met duidelijke voordelen en beperkingen. De titanium vlotterbal neemt een specifieke prestatieniche in beslag, waardoor deze de voorkeur geniet voor veel veeleisende toepassingen, met name die waarbij corrosieve media of extreme bedrijfsomstandigheden betrokken zijn.

Hoewel roestvaststalen drijvers veel worden gebruikt en kosteneffectief zijn, worden ze geconfronteerd met beperkingen in zeer corrosieve omgevingen. Door chloride veroorzaakte spanningscorrosiescheuren en putjes kunnen de integriteit van roestvrijstalen drijvers aantasten, vooral bij hoge temperaturen. Bovendien vereist de hogere dichtheid van roestvrij staal grotere vlottervolumes om dezelfde drijvende kracht te bereiken, waardoor de compatibiliteit met maatkamers met beperkte ruimte mogelijk wordt beperkt.

Polymeervlotters, zoals die gemaakt van PTFE of PEEK, bieden uitstekende chemische bestendigheid en lichtgewicht constructie. Hun mechanische sterkte en maatvastheid bij verhoogde temperaturen en drukken zijn echter over het algemeen inferieur aan die van metalen alternatieven. Polymeervlotters kunnen in de loop van de tijd ook procesvloeistoffen absorberen, waardoor hun drijfvermogen verandert en de meetnauwkeurigheid in gevaar komt.

Titanium drijvers combineren de corrosieweerstand van hoogwaardige polymeren met de mechanische sterkte en maatvastheid van metalen. De lage dichtheid van het materiaal maakt compacte vlotterontwerpen mogelijk die in kamers van standaardmaat passen en tegelijkertijd voldoende drijfvermogen bieden voor betrouwbare niveaumeting. Voor toepassingen waarbij zeewater, pekel, chloor of zure processtromen betrokken zijn, biedt titanium een ​​beschermingsniveau dat roestvrij staal niet kan evenaren.
